Standaard Rollenketting

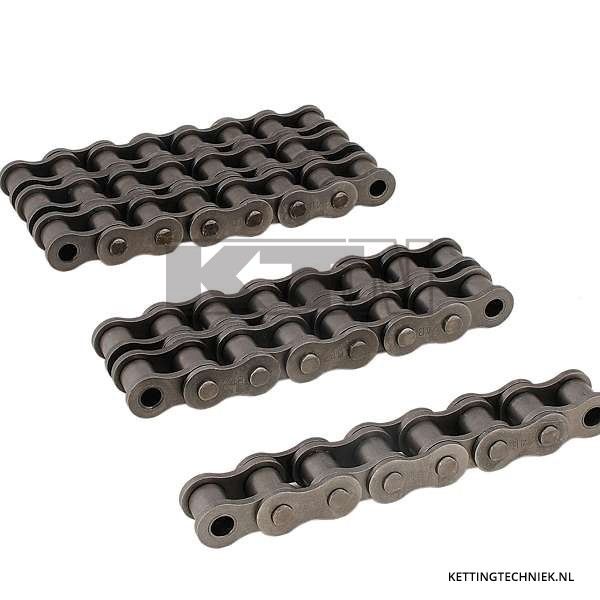

Kettingtechniek levert normale rollenkettingen, maar ook met verlengde pennen, meenemers en speciale of klantspecifieke uitvoering. Rollen kettingen worden ook wel transmissie- of aandrijfkettingen genoemd. De maatvoering van deze rollenketting is volgens DIN, ISO en ANSI normen en de ketting is verkrijgbaar in Amerikaanse (ASA) en Europese steekmaten (DIN 8187/ISO 606). KTN heeft normaliter van alle types de simplex, duplex en triplex uitvoering op voorraad met normale en rechte zijplaten. Een rollenketting kan geheel naar specificatie worden samengesteld, eventueel met meenemers en/of verlengde pennen.
Maatvoering rollenketting

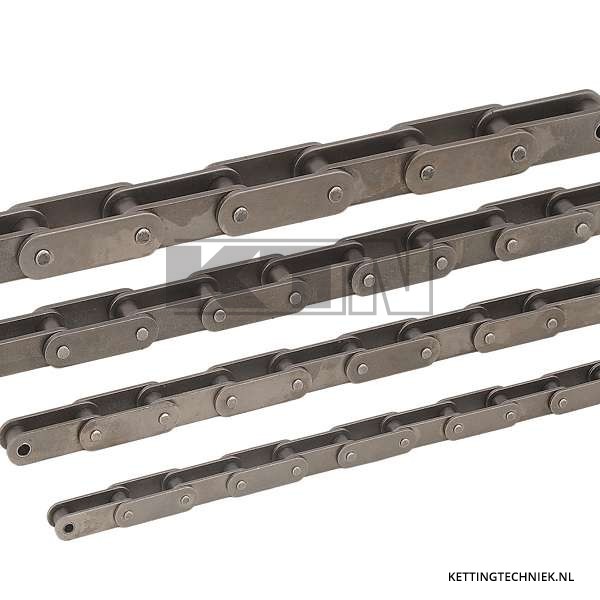

Kettingtechniek levert volgens twee verschillende maatvoeringen. Zowel de Europese maatvoering volgens DIN 8187 en ISO 606 normen als de Amerikaanse maatvoering volgens ASA normen. In de onderstaande tabel kunt u de grootte van de maatvoeringen zien en vergelijken. Wanneer u de Amerikaanse norm met langesteek ziet, staat H voor Heavy Series (verzwaarde ketting) en het tweede getal heeft een grotere rol.
Maten Rollenketting
| DIN-norm | ASA-norm | ASA-norm langesteek | Inch | Mm |
|---|---|---|---|---|
| 03B1 | 5 mm | |||
| 04B1 | 6 mm | |||
| 04C1 (25-1) | ¼” | 6.35 mm | ||
| 05B1 | 8 mm | |||
| 06B1 | 06C1 (35-1) | 3/8″ | 9,525 mm | |
| 08B1 | 08A1 (40-1) | ½” | 12,70 mm | |
| 10B1 | 10A1 (50-1) | 5/8″ | 15,875 mm | |
| 12B1 | 12A1 (60-1) | ¾” | 19,05 mm | |
| 16B1 | 16A1 (80-1) | C2040/C2042 | 1″ | 25,40 mm |
| 20B1 | 20A1 (100-1) | C2050/C2052 | 1 ¼” | 31,75 mm |
| 24B1 | 24A1 (120-1) | C2060H/C2062H | 1 ½” | 38,10 mm |
| 28B1 | 28A1 (140-1) | 1 ¾” | 44,45 mm | |
| 32B1 | 32A1 (160-1) | C2080H/C2082H | 2″ | 50,80 mm |
| 40B1 | 40A1 (200-1) | C2100H/C2101H | 2 ½” | 63,50 mm |
| 48B1 | 48A1 (A240) | C2120H/C2121H | 3″ | 76,20 mm |
| 56B1 | 3 ½” | 88,90 mm | ||
| 64B1 | 4″ | 101,60 mm |

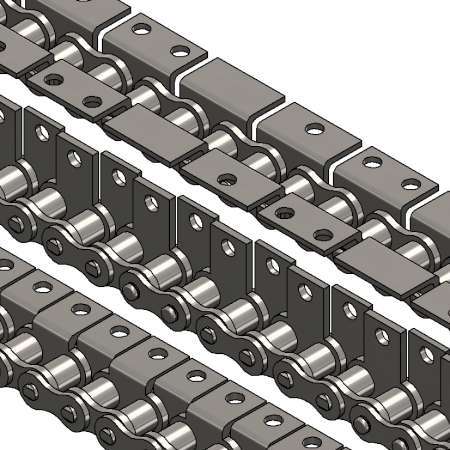

Meenemers
Onze rollenkettingen zijn uitvoerbaar met standaard meenemers:
- Rollenketting met rechtopstaande meenemers volgens DIN/ISO Norm
- Rollenketting met haaksomgezette meenemers volgens DIN/ISO Norm
- Rollenketting met verlengde duplex of triplex kettingpen
- Klantspecifieke meenemers aan de ketting
Het complete rollenkettingprogramma
Deze rollenkettingen worden gebruikt in verschillende industriële toepassingen met diverse belastingvariaties en omgevingsfactoren. Denk hierbij aan onder meer aandrijvingen, transmissie, hef- & hijs toepassingen en transportdoeleinden. Wij proberen door te innoveren en te berekenen, voor iedere toepassing een geschikte oplossing te vinden.
- Standaard DIN/ISO/ANSI rollenkettingen
- Standaard DIN/ISO/ANSI rollenkettingen in verzwaarde uitvoering (Heavy series)
- Rollenkettingen volgens werksnorm

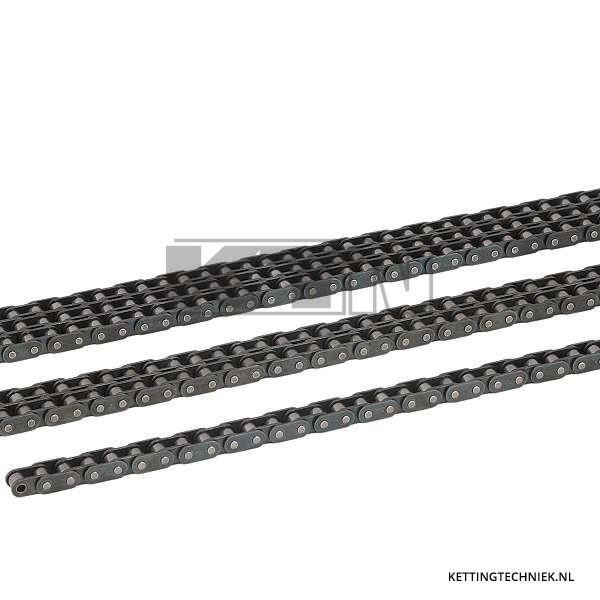

- Rollenkettingen GL met rechte zijplaten (straight side plates)
- met Side Bow
- met Hollebout
- Accumulerende rollenketting
- Onderhoudsarm (onderhoudsvrij/zelfsmerende rollenketting)

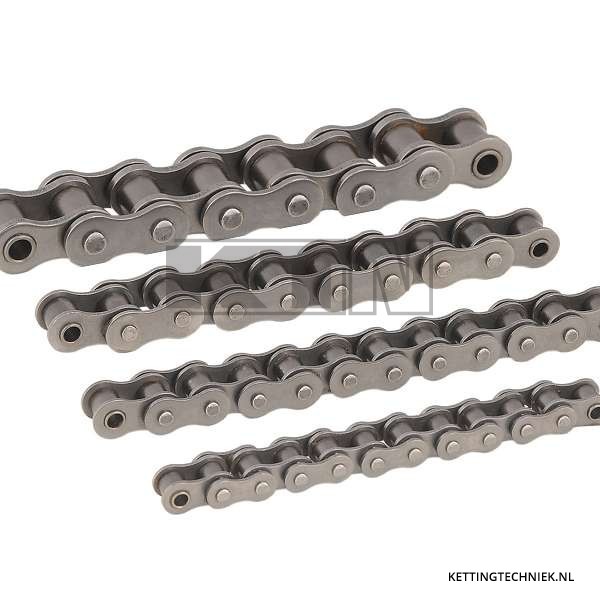

- Onderhoudsvrije X-ring of O-ring transmissiekettingen
- Olieveldkettingen (oilfield chains)
- Marine Diesel kettingen

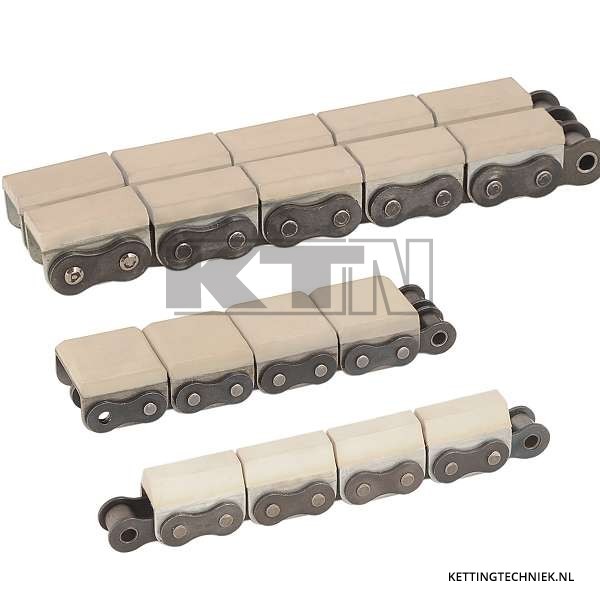

- Transmissie ketting met elastomeer profiel (gummie profiel)

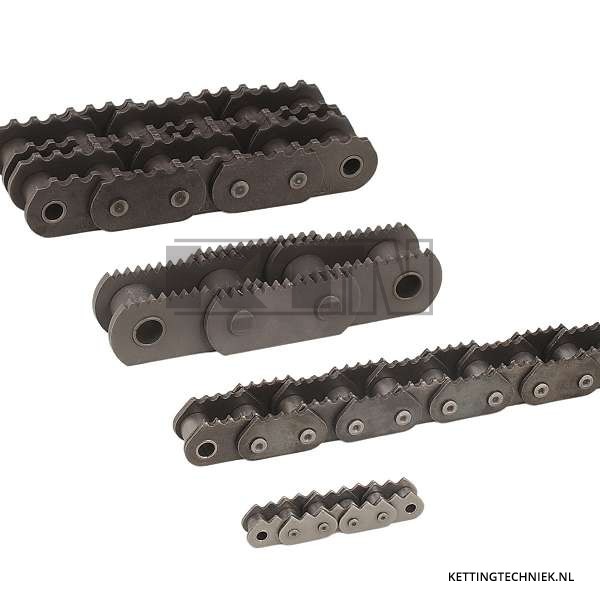

- Getande rollenketting
Materiaal
De rollenkettingen worden gefabriceerd uit hoogwaardige materialen en ondergaan daarna diverse materiaalbehandelingen voordat deze gemonteerd worden. Voor een aantal toepassingsgebieden is het belangrijk om te kiezen voor een RVS materiaal of een coating om corrosie tegen te gaan. Daarnaast leveren wij ook verzwaarde uitvoeringen (H/Heavy series).
- RVS 304 / RVS 316 / RVS met geharde ronddelen
Een rollenketting uit RVS is bijzonder geschikt voor corrosie gevoelige condities. Daarnaast is deze ketting ook goed te gebruiken bij extreem hoge of lage omgevingstemperaturen.
Het grote nadeel is dat niet veredelde RVS materialen een lage trekvastheid hebben en relatief zacht zijn. Hierdoor ligt de belastbaarheid aanzienlijk lager dan bij stalen uitvoeringen. Door deze eigenschappen worden RVS rollenkettingen veel toegepast in de voedingsmiddelen- en chemische industrie.
- Staal verzinkt / (chemisch) vernikkeld / HCR (High Corrosion Resistant)
Dit soort coating is zeer geschikt om corrosie tegen te gaan. De corrosiebestendigheid ligt hier wel iets lager dan bij RVS, daarentegen zijn deze uitvoeringen wel slijtvaster en sterker.
Aanverwante producten

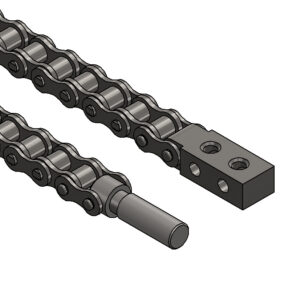

- Rollenkettingen met verlengde pennen
- Meenemers voor rollenkettingen
- Speciale rollenkettingen
- Rollenkettingwielen
- Kettingspanners
- Ketting geleidingsprofielen
Verdere informatie
Kettingtechniek Nederland opereert in vele verschillende branches. Geïnteresseerd in onze producten? Of mocht u het antwoord op uw vraag niet hebben kunnen vinden, neem dan gerust contact met ons op.
Er staat een team van specialisten klaar die graag met u meedenkt.
Bent u benieuwd in welke industrieën onze producten nog meer worden toegepast? Bekijkt u dan ook onze branche pagina.
