Kettingtechniek Nederland

Plaatwielen duplex 06B-2 DIN 8187 / ISO 606

Technische documentatie
06B-2
K.T.N. z do d L q CAD K.T.N. z do d L q CAD
Number ca. Number ca.
[mm] [mm] [mm] [kg/pc] [mm] [mm] [mm] [kg/pc]
06B2008 8 24.89 8 15,4 0.03 06B2041 41 124.43 20 15,4 1.30
06B2009 9 27.85 8 15,4 0.04 06B2042 42 127.46 20 15,4 1.36
06B2010 10 30.82 8 15,4 0.05 06B2043 43 130.49 20 15,4 1.44
06B2011 11 33.81 10 15,4 0.06 06B2044 44 133.52 20 15,4 1.51
06B2012 12 36.80 10 15,4 0.08 06B2045 45 136.54 20 15,4 1.58
06B2013 13 39.80 10 15,4 0.10 06B2046 46 139.58 20 15,4 1.66
06B2014 14 42.81 10 15,4 0.12 06B2047 47 142.61 20 15,4
06B2015 15 45.81 10 15,4 0.14 06B2048 48 145.64 20 15,4 1.82
06B2016 16 48.82 12 15,4 0.16 06B2049 49 148.66 20 15,4 1.90
06B2017 17 51.84 12 15,4 0.19 06B2050 50 151.69 20 15,4 1.98
06B2018 18 54.85 12 15,4 0.21 06B2052 52 157.75 20 15,4 2.15
06B2019 19 57.87 12 15,4 0.24 06B2054 54 163.82 20 15,4 2.33
06B2020 20 60.89 12 15,4 0.27 06B2055 55 166.85 20 15,4 2.42
06B2021 21 63.91 12 15,4 0.30 06B2056 56 169.88 20 15,4 2.51
06B2022 22 66.93 12 15,4 0.34 06B2057 57 172.91 20 15,4 2.61
06B2023 23 69.95 12 15,4 0.37 06B2058 58 175.93 20 15,4 2.71
06B2024 24 72.97 12 15,4 0.41 06B2060 60 181.99 20 15,4 2.91
06B2025 25 76.00 12 15,4 0.45 06B2062 62 188.06 25 15,4 3.09
06B2026 26 79.02 16 15,4 0.48 06B2065 65 197.15 25 15,4 3.41
06B2027 27 82.05 16 15,4 0.53 06B2070 70 212.30 25 15,4 3.99
06B2028 28 85.07 16 15,4 0.57 06B2072 72 218.37 25 15,4 4.23
06B2029 29 88.10 16 15,4 0.62 06B2075 75 227.46 25 15,4 4.60
06B2030 30 91.12 16 15,4 0.66 06B2076 76 230.49 25 15,4 4.73
06B2031 31 94.15 16 15,4 0.71 06B2078 78 236.55 25 15,4 4.99
06B2032 32 97.18 16 15,4 0.77 06B2080 80 242.61 25 15,4 5.26
06B2033 33 100.20 16 15,4 0.82 06B2085 85 257.77 25 15,4 5.96
06B2034 34 103.23 16 15,4 0.87 06B2090 90 272.93 25 15,4 6.71
06B2035 35 106.26 16 15,4 0.93 06B2095 95 288.08 25 15,4 7.50
06B2036 36 109.29 16 15,4 0.99 06B2100 100 303.25 25 15,4 8.34
06B2037 37 112.31 16 15,4 1.05 06B2110 110 333.55 25 15,4 10.14
06B2038 38 115.34 16 15,4 1.11 06B2114 114 345.68 25 15,4 10.90
06B2039 39 118.37 16 15,4 1.18 06B2120 120 363.86 25 15,4 12.11
06B2040 40 121.40 16 15,4 1.24 06B2125 125 379.02 25 15,4 13.16

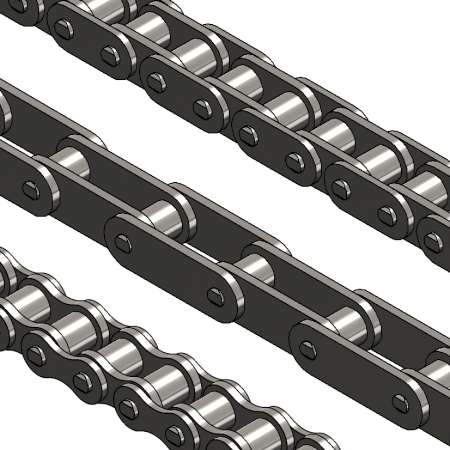

Rollenkettingen

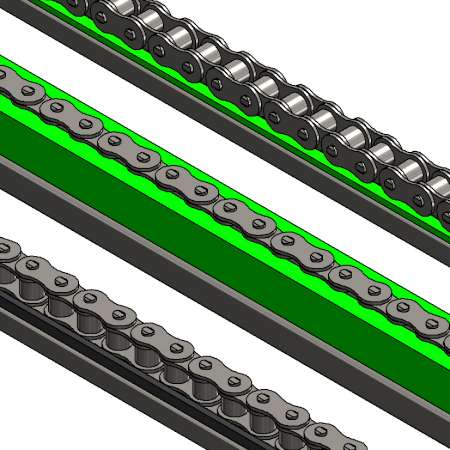

Kettinggeleidingen

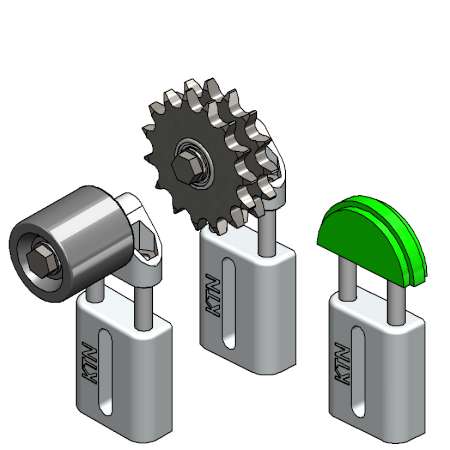

Spanelementen
